Rysunek techniczny złożeniowy jest jednym z najważniejszych elementów dokumentacji technicznej wykorzystywanej w projektowaniu, produkcji, montażu oraz kontroli jakości. Pozwala zrozumieć budowę wyrobu, zależności między częściami, sposób ich połączenia oraz wymagania niezbędne do prawidłowego wykonania i sprawdzenia gotowego produktu. Dobrze opracowana dokumentacja techniczna ogranicza ryzyko błędów, przyspiesza komunikację między działami i wspiera skuteczne zarządzanie jakością w organizacji.

Czym jest rysunek techniczny złożeniowy?

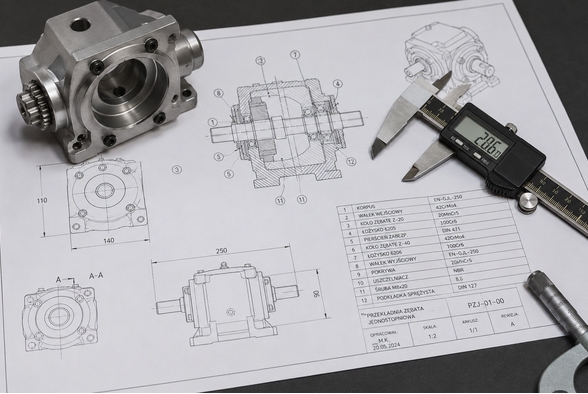

Rysunek techniczny złożeniowy to dokument przedstawiający wyrób, maszynę, urządzenie lub podzespół jako całość złożoną z wielu elementów. W odróżnieniu od rysunków wykonawczych, które skupiają się na pojedynczych częściach, rysunek złożeniowy pokazuje wzajemne położenie komponentów, sposób ich montażu oraz relacje konstrukcyjne. Dzięki temu osoby odpowiedzialne za produkcję, montaż, kontrolę jakości czy utrzymanie ruchu mogą szybko zrozumieć, jak dany wyrób powinien wyglądać po złożeniu.

W praktyce taki rysunek zawiera najczęściej widoki, przekroje, oznaczenia części, wykaz elementów, numery pozycji, informacje dotyczące połączeń oraz wymagania montażowe. Rysunek techniczny złożeniowy może również wskazywać istotne wymiary gabarytowe, tolerancje funkcjonalne, pasowania, miejsca smarowania, kolejność montażu albo szczególne wymagania dotyczące kontroli.

Dla firm produkcyjnych jest to dokument o dużym znaczeniu organizacyjnym. Ułatwia planowanie procesu, zmniejsza ryzyko nieporozumień i pozwala uniknąć sytuacji, w której różne działy interpretują wymagania techniczne w odmienny sposób. Więcej informacji na temat tego zagadnienia można znaleźć pod linkiem: rysunek techniczny złożeniowy - bbquality.pl.

Rysunek złożeniowy jest szczególnie przydatny wtedy, gdy wyrób składa się z wielu części, podzespołów, elementów normalizowanych i komponentów zakupowych. Pozwala zobaczyć konstrukcję jako całość, a nie wyłącznie jako zbiór pojedynczych detali. Dzięki temu wspiera zarówno etap projektowania, jak i przygotowania produkcji, montażu, kontroli międzyoperacyjnej oraz odbioru końcowego.

W dobrze przygotowanej dokumentacji technicznej rysunek złożeniowy powinien być powiązany z wykazem części, rysunkami wykonawczymi, instrukcjami montażowymi oraz wymaganiami jakościowymi. Takie podejście ułatwia identyfikację elementów, ogranicza ryzyko pomyłek materiałowych i pozwala szybciej wyjaśniać ewentualne niezgodności powstałe podczas produkcji.

Znaczenie rysunku złożeniowego w Systemie Zarządzania Jakością

W organizacjach posiadających System Zarządzania Jakością dokumentacja techniczna pełni bardzo istotną funkcję. To na jej podstawie określa się wymagania dla wyrobów, planuje procesy produkcyjne, prowadzi kontrolę jakości oraz ocenia zgodność produktu z oczekiwaniami klienta. Rysunek techniczny złożeniowy jest więc nie tylko narzędziem konstrukcyjnym, lecz także dowodem określającym wymagania jakościowe.

W systemach zgodnych z ISO 9001 szczególne znaczenie ma nadzór nad udokumentowaną informacją. Oznacza to, że rysunki powinny być aktualne, zatwierdzone, dostępne dla właściwych osób oraz zabezpieczone przed niezamierzonym użyciem wersji nieaktualnych. Jeżeli pracownik produkcji korzysta ze starego rysunku, ryzyko wykonania niezgodnego wyrobu znacząco wzrasta.

W organizacjach wdrażających lub utrzymujących ISO 9001 ważną rolę odgrywa pełnomocnik ds iso. To osoba, która wspiera nadzorowanie procesów systemowych, dba o spójność dokumentacji, monitoruje działania korygujące i pomaga zapewnić, że dokumenty wykorzystywane w produkcji, w tym rysunki techniczne, są aktualne, zatwierdzone i dostępne dla właściwych pracowników.

Pełnomocnik ds. systemów zarządzania może również uczestniczyć w przeglądzie dokumentacji technicznej pod kątem zgodności z wymaganiami systemowymi. Nie oznacza to przejmowania odpowiedzialności konstruktora, ale wspieranie organizacji w tym, aby proces nadzoru nad dokumentami, zmianami, zapisami jakościowymi i działaniami poaudytowymi był uporządkowany. W praktyce pełnomocnik ISO pomaga połączyć wymagania normy z codzienną pracą produkcji, kontroli jakości i działów technicznych.

Dzięki temu rysunki techniczne, instrukcje, plany kontroli oraz zapisy pomiarowe nie funkcjonują jako odrębne dokumenty, ale jako element spójnego Systemu Zarządzania Jakością. Jest to szczególnie ważne wtedy, gdy organizacja realizuje produkcję seryjną, pracuje na wymaganiach klienta lub podlega regularnym audytom wewnętrznym i zewnętrznym.

Rysunek techniczny złożeniowy może być również przedmiotem audytu wewnętrznego. Audytor może sprawdzać, czy dokumentacja jest jednoznaczna, czy pracownicy korzystają z aktualnych wersji, czy zmiany konstrukcyjne są zatwierdzane oraz czy wymagania z rysunków znajdują odzwierciedlenie w planach kontroli, instrukcjach stanowiskowych i zapisach pomiarowych.

Jakie informacje powinien zawierać rysunek techniczny złożeniowy?

Dobrze przygotowany rysunek złożeniowy powinien być czytelny, kompletny i jednoznaczny. Nie chodzi wyłącznie o estetyczne przedstawienie konstrukcji, ale przede wszystkim o przekazanie informacji potrzebnych do prawidłowego wykonania, montażu i sprawdzenia wyrobu. Każdy element powinien być oznaczony w sposób umożliwiający jego identyfikację w wykazie części.

Do najważniejszych informacji, jakie powinien zawierać rysunek techniczny złożeniowy, należą: nazwa wyrobu lub zespołu, numer rysunku, skala, format, dane projektanta, data opracowania, numer rewizji, oznaczenia części, wykaz materiałowy, widoki i przekroje, wymagania montażowe oraz ewentualne uwagi technologiczne. W przypadku bardziej złożonych produktów mogą pojawić się również informacje dotyczące momentów dokręcania, sposobu zabezpieczenia połączeń, kolejności składania albo wymagań specjalnych.

Istotne jest także powiązanie rysunku z innymi dokumentami, takimi jak specyfikacje materiałowe, instrukcje kontroli, karty technologiczne, plany jakości czy dokumentacja zakupowa. Jeśli wyrób wymaga zastosowania określonych materiałów, powłok, elementów handlowych albo części normalizowanych, powinno to zostać jasno wskazane.

Brak jednoznacznych informacji może prowadzić do błędów produkcyjnych, reklamacji, przestojów oraz sporów między działami. Dlatego rysunek techniczny złożeniowy powinien być traktowany jako dokument o znaczeniu strategicznym dla prawidłowego przebiegu procesu produkcyjnego.

Rysunek złożeniowy a kontrola jakości i pomiary

Kontrola jakości nie może być skuteczna bez jasnych kryteriów oceny. Rysunek techniczny złożeniowy często stanowi punkt wyjścia do określenia, co należy sprawdzić po zakończeniu montażu lub produkcji. Na jego podstawie można ustalić wymiary kontrolne, wymagania funkcjonalne, sposób ustawienia elementów, poprawność montażu oraz kompletność wyrobu.

W tym kontekście bardzo ważne znaczenie ma również obszar metrologii. Pomiary powinny być wykonywane przy użyciu właściwych, sprawnych i nadzorowanych przyrządów kontrolno-pomiarowych. Organizacja powinna mieć pewność, że wyniki pomiarów są wiarygodne, a wyposażenie pomiarowe jest wzorcowane lub sprawdzane zgodnie z ustalonymi zasadami. Więcej informacji o takim podejściu można znaleźć w artykule: metrologiczny.

Nadzór metrologiczny ma bezpośredni wpływ na ocenę zgodności wyrobu z dokumentacją techniczną. Jeżeli rysunek wskazuje określone tolerancje, pasowania, średnice, długości lub wymagania funkcjonalne, organizacja musi dobrać odpowiednie wyposażenie pomiarowe. Nie wystarczy samo wykonanie pomiaru — istotne jest również to, czy przyrząd posiada aktualny status, czy został dopuszczony do użytkowania oraz czy jego dokładność jest adekwatna do kontrolowanego parametru.

W praktyce oznacza to konieczność prowadzenia ewidencji przyrządów kontrolno-pomiarowych, planowania wzorcowań, oznaczania wyposażenia oraz reagowania w sytuacjach, gdy przyrząd utracił ważność, został uszkodzony lub może wskazywać nieprawidłowe wyniki. Dlatego dokumentacja techniczna i metrologia powinny być ze sobą ściśle powiązane.

Jeżeli rysunek wskazuje tolerancje, pasowania lub wymagania funkcjonalne, kontroler jakości musi wiedzieć, jakim narzędziem dokonać pomiaru, z jaką dokładnością oraz według jakiej metody. W przeciwnym razie nawet poprawnie zaprojektowany wyrób może zostać błędnie oceniony. Problemem może być zarówno dopuszczenie wyrobu niezgodnego, jak i nieuzasadnione odrzucenie wyrobu spełniającego wymagania.

Dlatego rysunek techniczny złożeniowy powinien być analizowany nie tylko przez konstruktora, ale również przez osoby odpowiedzialne za technologię, produkcję, jakość i pomiary. Takie interdyscyplinarne podejście pozwala ograniczyć ryzyko błędów już na etapie przygotowania procesu.

Najczęstsze błędy w dokumentacji złożeniowej

Jednym z najczęstszych błędów jest brak spójności między rysunkiem złożeniowym a rysunkami wykonawczymi poszczególnych części. Jeżeli numeracja elementów, nazwy, wymiary lub oznaczenia materiałów różnią się między dokumentami, pracownicy mogą mieć problem z prawidłową interpretacją wymagań. W efekcie rośnie ryzyko pomyłek podczas produkcji i montażu.

Kolejnym problemem jest stosowanie nieaktualnych wersji dokumentacji. W wielu firmach zmiany konstrukcyjne są wprowadzane szybko, ale nie zawsze towarzyszy im odpowiedni nadzór nad obiegiem informacji. Pracownicy mogą korzystać z wydruków, które nie zostały wycofane po zmianie rewizji. Taka sytuacja jest szczególnie niebezpieczna w produkcji seryjnej oraz przy realizacji zamówień dla wymagających klientów.

Błędem jest również zbyt mała liczba informacji montażowych. Sam widok zespołu nie zawsze wystarcza do prawidłowego złożenia wyrobu. Jeżeli konstrukcja wymaga zachowania określonej kolejności montażu, użycia specjalnych narzędzi, zastosowania kleju, smaru, uszczelnienia albo określonego momentu dokręcania, informacje te powinny być jednoznacznie wskazane.

Rysunek techniczny złożeniowy nie powinien pozostawiać miejsca na domysły. Im bardziej skomplikowany wyrób, tym większe znaczenie ma precyzja opisu, czytelność oznaczeń i logiczne powiązanie dokumentacji technicznej z procesem produkcyjnym.

Dobre praktyki nadzorowania rysunków technicznych

Skuteczne nadzorowanie dokumentacji technicznej wymaga ustalenia jasnych zasad tworzenia, zatwierdzania, dystrybucji i aktualizacji rysunków. Organizacja powinna określić, kto odpowiada za opracowanie rysunku, kto go sprawdza, kto zatwierdza oraz w jaki sposób informuje się pracowników o zmianach.

Dobrą praktyką jest stosowanie numerów rewizji, rejestrów dokumentacji oraz systemów elektronicznych, które ograniczają ryzyko użycia nieaktualnych wersji. Warto również zapewnić, aby stanowiska pracy miały dostęp tylko do aktualnych dokumentów, a kopie robocze były odpowiednio oznaczone lub kontrolowane.

Rysunek techniczny złożeniowy powinien być również analizowany podczas przeglądów projektowych i przygotowania produkcji. Pozwala to wcześniej wykryć niejasności, braki informacyjne lub potencjalne problemy montażowe. Im szybciej zostaną wychwycone błędy w dokumentacji, tym mniejsze będą koszty ich usunięcia.

Ważnym elementem jest także szkolenie pracowników. Nawet najlepszy rysunek nie spełni swojej funkcji, jeżeli osoby z niego korzystające nie potrafią prawidłowo odczytać oznaczeń, tolerancji, przekrojów czy symboli technicznych. Kompetencje w zakresie czytania dokumentacji technicznej są więc istotnym elementem jakości procesu.

Rola dokumentacji technicznej w doskonaleniu organizacji

Dokumentacja techniczna nie powinna być traktowana wyłącznie jako załącznik do procesu produkcyjnego. W praktyce jest ona jednym z narzędzi doskonalenia organizacji, ponieważ pozwala analizować powtarzalność procesów, źródła błędów, skuteczność kontroli oraz zgodność wykonania z wymaganiami klienta. Jeżeli w produkcji często pojawiają się te same niezgodności, warto sprawdzić, czy przyczyną nie jest niejasny rysunek, brak właściwego oznaczenia elementów albo niewystarczający opis wymagań montażowych.

Rysunki techniczne mogą być również wykorzystywane podczas analizy reklamacji, działań korygujących i przeglądów procesu. W takich sytuacjach organizacja powinna sprawdzić, czy pracownicy mieli dostęp do aktualnej dokumentacji, czy wymagania były zrozumiałe oraz czy wyposażenie kontrolno-pomiarowe pozwalało na wiarygodne potwierdzenie zgodności wyrobu.

Z perspektywy Systemu Zarządzania Jakością ważne jest więc nie tylko samo posiadanie dokumentacji, ale również jej praktyczne wykorzystanie. Dobrze opracowany i nadzorowany rysunek techniczny złożeniowy wspiera produkcję, kontrolę jakości, działania metrologiczne, audyty, szkolenia oraz komunikację z klientem.

Podsumowanie

Rysunek techniczny złożeniowy jest jednym z podstawowych narzędzi zapewniających prawidłową komunikację między projektowaniem, technologią, produkcją, montażem i kontrolą jakości. Pokazuje wyrób jako całość, wskazuje relacje między częściami oraz pomaga określić wymagania, które muszą zostać spełnione, aby produkt był zgodny z oczekiwaniami klienta.

W dobrze funkcjonującym Systemie Zarządzania Jakością dokumentacja techniczna powinna być aktualna, czytelna, nadzorowana i dostępna tam, gdzie jest potrzebna. Odpowiednio przygotowany rysunek złożeniowy ogranicza ryzyko błędów, wspiera kontrolę jakości, ułatwia szkolenie pracowników i pozwala skuteczniej zarządzać zmianami.

Dlatego każda organizacja produkcyjna powinna traktować dokumentację techniczną nie jako formalność, ale jako realne narzędzie zarządzania procesem. Rysunek techniczny złożeniowy ma bezpośredni wpływ na jakość wyrobu, efektywność pracy oraz poziom zgodności z wymaganiami klienta i norm systemowych.
